VXC115系列
分類： 線性位移平台 > 滾珠螺桿驅動線性位移平台
產品特點
．薄型結構，結構緊湊
．堅固的機械結構，可靈活組成XY或XYZ三軸子系統
．行程範圍50mm到150mm
．提供旋轉編碼器回饋或光柵尺直接位置回饋選項
．交流伺服線性馬達驅動
VXC115系列是高精密定位平台，採用交流無刷伺服線性馬達加滾珠滾珠螺桿驅動，橫向高度低，結構緊湊。VXC115系列平台不僅有接近直驅線性馬達一樣的精度性能，還能更加靈活地使用，它既可以作水平直線軸使用，也可以作為Z軸立起來與其它水平安裝的直線平台配合使用，水平最大負載30Kg，橫向安裝或者垂直安裝最大負載15kg。VXC115系列平台有旋轉編碼器回饋配置，選配旋轉編碼器解析度小於0.5μm。
VXC115系列平台是高精密滾珠螺桿傳動平台，其主要特點是橫向高度低，結構緊湊，而且堅固耐用，平台帶載里程超過2500km。VXC115提供高解析度和重複定位精度，主要應用於雷射加工、生物3D列印、自動顯微鏡觀測系統和高精度對準等應用。
|
平台型號\Model |
VXC115-050 |
VXC115 -100 |
VXC115-150 |
|
|
有效行程\Travel |
50mm |
100mm |
150mm |
|
|
定位精度\Accuracy |
光柵尺（Direct Encoder） |
±0.6μm |
±0.8 μm |
±1.5μm |
|
旋轉編碼器（Rotary Encoder） |
±2.0μm |
±2.0μm |
±2.0μm |
|
|
重複定位精度\Repeatability |
光柵尺（Direct Encoder） |
±0.3μm |
±0.4 μm |
±0.5μm |
|
編碼器（Rotary Encoder） |
±1.0μm |
±1.0μm |
±1.0μm |
|
|
俯仰\Pitch |
6 arc sec |
10 arc sec |
15 arc sec |
|
|
偏擺\Yaw |
6 arc sec |
10 arc sec |
15 arc sec |
|
|
直線度\Straightness |
±2.0 µm |
±3.0 µm |
±3.5 µm |
|
|
平面度\Flatness |
±2.0 µm |
±3.0 µm |
±3.5 µm |
|
|
平台重量\Stage Mass(No Motor) |
2.2kg |
2.6 kg |
2.8kg |
|
|
最大負載\Load Capacity1 |
水平 |
30kg |
||
|
豎直 |
15kg |
|||
|
解析度\Resolution2 |
光柵尺（Direct Encoder） |
0.05μm |
||
|
編碼器（Rotary Encoder） |
0.5μm |
|||
|
最大速度\Maximum Speed3 |
50 mm/s |
|||
|
平台材質\Material |
鋁 |
|||
備註：
- 有效負載指標適用于單軸系統，並受限於2500公里行程的滾珠螺桿和滾珠壽命。
- 機械最小步進量；
- 使用占空比過高可能會影響精度；
- 預設測試點位置為檯面上方25 mm，單軸指標，多軸系統的性能指標與實際負載和工作點位置有關；
- 多軸配置或客製應用指標諮詢廠商。

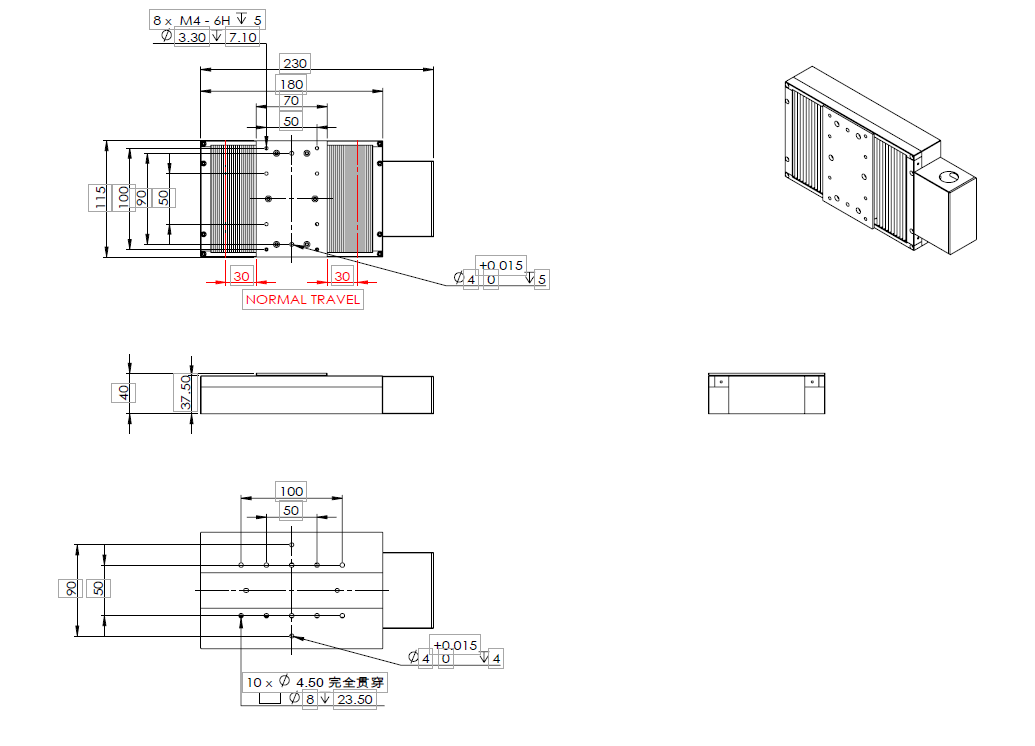

VXC115-60

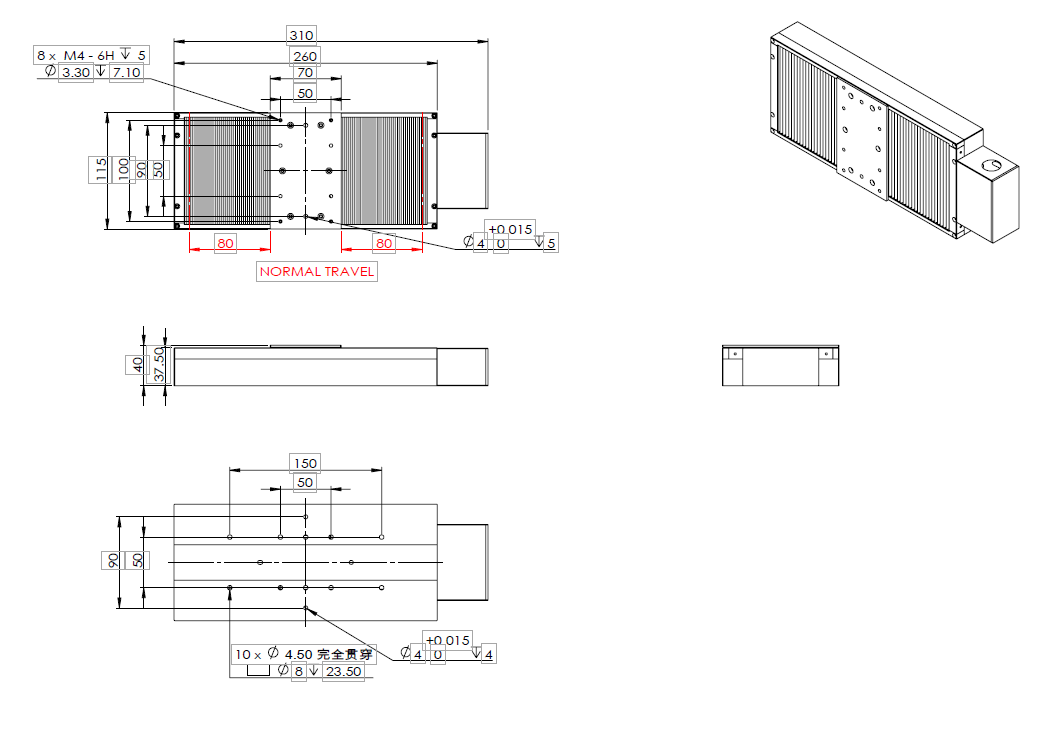

VXC115-160
備註：
- 單位：mm；
- 電纜接頭未顯示；
- 完整3D圖紙可官網下載。
產品配置選項
|
產品系列 |
行程（mm） |
回饋 |
|
VXC115 |
-050 |
-DLAS |
|
-100 |
||
|
-150 |
|
行程選項 |
|
|
-050 |
50 mm |
|
-100 |
100 mm |
|
-150 |
150 mm |
|
回饋選項 |
|
|
-DLAS |
1Vpp 光柵尺模擬量回饋 |
|
-TTL1000 |
4000x旋轉編碼器回饋 |
