ART95XY系列
分類： 線性位移平台 > XY兩軸線性位移平台
產品特點
．高動態性能（截止頻率大於100Hz）
．交叉滾柱導軌
．靈活的配置選項（XY可客製不等距行程）
．結構緊湊，XY一體式設計
．解析度1nm，重複定位精度±100nm，定位精度±150nm
．定位穩定性3nm（配置線性驅動器，配備隔振實驗室環境）
ART95XY系列是奈米級定位精度的XY一體式運動平台，直線線性馬達驅動，採用交叉滾柱導軌，具備非常優秀的動態性能和定位精度，空載截止頻率可達100Hz以上。採用XY一體設計，具有薄型結構、阿貝誤差小的特點，XY行程可以根據客戶需求客製，可作為二維運動平台單獨使用，也可以與ART95LZ系列升降台或者RSML系列轉台搭配使用，組成不同的多軸配置來滿足客戶應用。
ART95XY系列平台雖然結構緊湊但是有較強的驅動能力，最大空載速度可達500mm/s，空載加速度可達1g。配置線性放大器，配備隔振實驗室環境下，ART95XY系列平台的定位穩定性可達3nm和最小步進量可以小於5nm，主要應用於通訊領域的光纖耦合、半導體領域的晶圓缺陷檢測、生物醫療領域的基因定序以及光學領域的光路對準等，可以根據客戶的應用提供靈活的客製方案。
精巧的結構設計保證了ART95XY系列出色的精度和動態性能，特別是在速度穩定性要求嚴苛的應用中，其優異性能得到了很好的體現，例如在掃描檢測應用中，要求直線軸等速20mm/s， ART95XY系列平台等速段動態跟隨誤差小於±100nm，有很好的速度穩定性，能夠出色地完成專案任務。
ART95XY系列平台最小步進和定位穩定性測試
5nm最小步進（ASH回饋選項，配置線性放大器）
<3nm定位穩定性（ASH回饋選項，配置線性放大器）
|
平台型號\Model |
ART95XY-025-025 |
ART95XY-050-050 |
|
|
有效行程\Travel |
25mm*25mm |
50mm*50mm |
|
|
絕對定位精度\Accuracy |
±150nm |
||
|
雙向重複定位精度\Bi-Repeatability |
±100nm |
||
|
單向重複定位精度\Uni-Repeatability |
±45nm |
||
|
俯仰\Pitch |
10arc sec |
||
|
偏擺\Yaw |
10arc sec |
||
|
正交性\Orthogonality |
5arc sec |
||
|
直線度\Straightness |
±1.5 µm |
±2µm |
|
|
平面度\Flatness |
±1.5 µm |
±2µm |
|
|
移動部分重量\Moving Mass |
上軸\Upper |
0.5kg |
0.8kg |
|
下軸\Lower |
1.2kg |
2.1kg |
|
|
平台重量\Stage Mass |
2.0kg |
3.2kg |
|
|
最大負載\Load Capacity |
6.0kg |
6.0kg |
|
|
解析度\Resolution1 |
1nm |
||
|
最小步進量\Minimum Incremental step1 |
5nm |
||
|
定位穩定性\In Position Stability 1 |
3nm |
||
|
最大速度\Maximum Speed2 |
500mm/s |
||
|
最大加速度\Maximum Acceleration2 |
1g |
||
|
最大持續推力\Maximum Continuous Force |
21N |
||
|
最大峰值推力\Maximum Peak Force |
147N |
||
|
平台材質\Material |
鋁 |
||
|
平均無故障時間\MTBF |
27,000 Hours |
||
備註：
- 適配-ASH回饋，線性放大器；
- 空載，需配置相應功率的放大器；
- 預設測試點位置為檯面上方25 mm，單軸指標，多軸系統的性能指標與實際負載和工作點位置有關；
- 其他行程可客製。

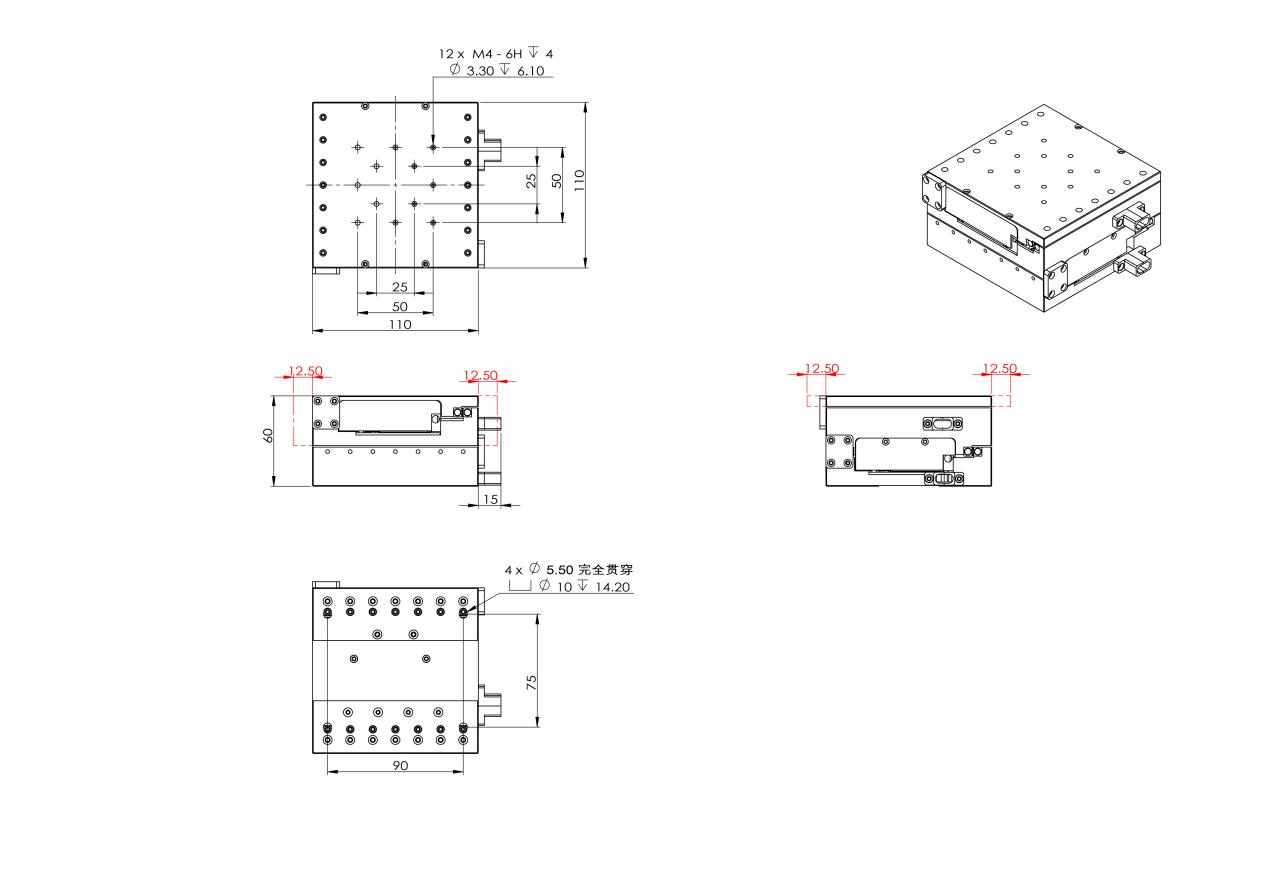

ART95XY-025-025

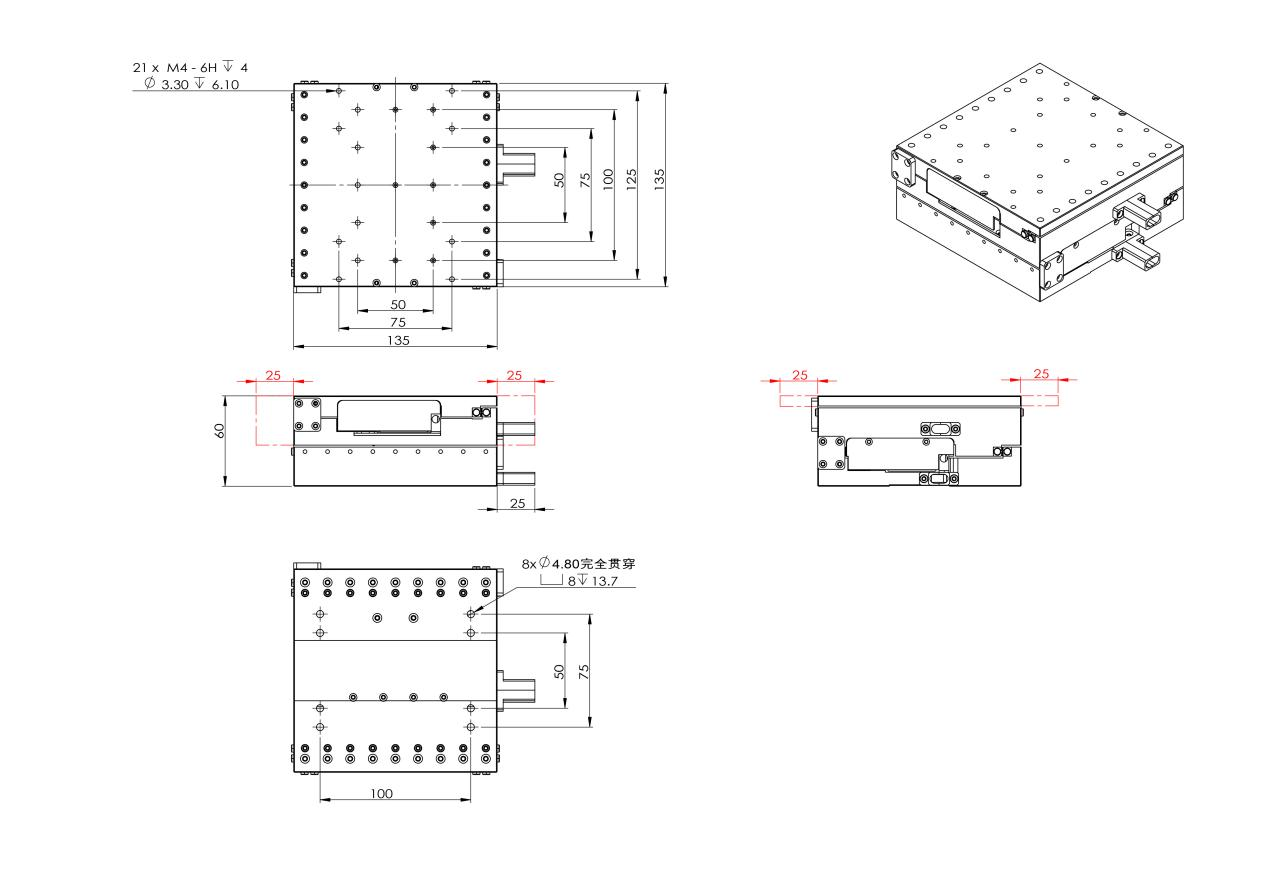

ART95XY-050-050
備註：
- 單位：mm；
- 電纜接頭未顯示；
- 完整3D圖紙可官網下載。
產品配置選項
|
產品系列 |
行程（mm） |
回饋 |
|
ART95XY |
-025-025 |
-AS -ASH -TTL005 -TTL020 |
|
-050-050 |
回饋選項
|
-AS |
VPP 1伏正弦模擬量輸入 |
|
-ASH |
高精度VPP 1伏正弦模擬量輸入 |
|
-TTL005 |
5nm解析度數位量TTL信號輸入 |
|
-TTL010 |
10nm解析度數位量TTL信號輸入 |
|
-TTL020 |
20nm解析度數位量TTL信號輸入 |
