ART180系列
分類： 線性位移平台 > 機械直驅線性位移平台
產品特點
．高動態性能（截止頻率大於100Hz）
．交叉滾柱導軌
．靈活的配置選項（可客製不同行程）
．較強的承載能力，最大水平負載30kg，最大橫向負載20kg
．解析度1nm，重複定位精度±100nm，定位精度±250nm
．定位穩定性3nm（配置線性驅動器，配備隔振實驗室環境）
ART180系列是奈米級定位精度的運動平台，直線線性馬達驅動，採用交叉滾柱導軌，具備非常優秀的動態性能和定位精度，空載截止頻率可達100Hz以上。ART180系列平台行程可以根據客戶需求客製，可作為單軸運動平台使用，還可以與ART130系列水平直線平台，ART130V-5系列升降台或者RSML系列轉台搭配使用，組成不同的多軸配置來滿足客戶應用。
ART180系列平台有較強的承載能力和驅動能力，最大水平負載30kg，橫向負載可達20kg，最大速度可達800mm/s，最大空載加速度可達2g。配置線性放大器，配備隔振實驗室環境下，ART180系列平台的定位穩定性3nm和最小步進量可以小於5nm，ART180系列平台是兼顧運動精度、大行程、高動態性能和較強帶載能力的綜合性奈米定位平台，主要應用於通訊、表面輪廓檢測、高精密貼片、組裝、半導體晶圓缺陷檢測、生物醫療領域的基因定序等。可以根據客戶的應用提供靈活的客製方案。
精巧的結構設計和保證了ART180系列平台出色的精度和動態性能，特別是在速度穩定性要求嚴苛的應用中，它的優異性能得到了很好的體現，例如在掃描檢測應用中，要求直線軸等速20mm/s，運動距離130mm，ART180系列平台等速段動態跟隨誤差<±100nm，能出色的完成專案任務。
ART180系列平台最小步進和定位穩定性測試
5nm最小步進（ASH回饋選項，配置線性放大器）
<3nm定位穩定性（ASH回饋選項，配置線性放大器）
|
平台型號\Model |
ART180-160 |
ART180-210 |
ART180-260 |
ART180-360 |
|
|
有效行程\Travel |
160 mm |
210 mm |
260 mm |
360 mm |
|
|
絕對定位精度\Accuracy |
±300 nm |
±300 nm |
±350 nm |
±350 nm |
|
|
雙向重複定位精度\Bi-Repeatability |
±150 nm |
±150 nm |
±150 nm |
±150 nm |
|
|
單向重複定位精度\Uni-Repeatability |
±45 nm |
±45 nm |
±45 nm |
±45 nm |
|
|
俯仰\Pitch |
12 arc sec |
12 arc sec |
14 arc sec |
14 arc sec |
|
|
橫滾\Roll |
12 arc sec |
12 arc sec |
14 arc sec |
14 arc sec |
|
|
偏擺\Yaw |
12 arc sec |
12 arc sec |
14 arc sec |
14 arc sec |
|
|
直線度\Straightness |
±1.0 µm |
±1.25 µm |
±1.5 µm |
±1.75 µm |
|
|
平面度\Flatness |
±1.0 µm |
±1.25 µm |
±1.5 µm |
±1.75 µm |
|
|
移動部分重量\Moving Mass |
6.9kg |
8.1kg |
9.6kg |
12.5kg |
|
|
平台重量\Stage Mass |
13.5kg |
15.5kg |
18.5kg |
24kg |
|
|
最大水平負載\ Load Capacity |
水平\Horizontal |
30 kg |
|||
|
橫向\Side |
20 kg |
||||
|
解析度\Resolution1 |
1 nm |
||||
|
最小步進量\Minimum Incremental step1 |
10 nm |
||||
|
定位穩定性\In Position Stability 1 |
±10nm |
||||
|
最大速度\Maximum Speed2 |
800 mm/s |
||||
|
最大加速度\Maximum Acceleration2 |
1 g |
||||
|
持續推力\Continuous Force |
81.8 N |
||||
|
持續推力\Peak Force |
506.6 N |
||||
|
平台材質\Material |
鋁 |
||||
|
平均無故障時間\MTBF |
27,000 Hours |
||||
備註：
- 適配-ASH回饋，線性放大器；
- 空載，需配置相應功率的放大器；
- 預設測試點位置為檯面上方25 mm，單軸指標，多軸系統的性能指標與實際負載和工作點位置有關；
- 其他行程可客製。
|

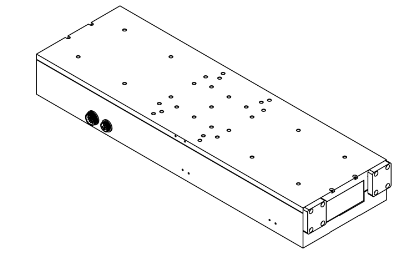

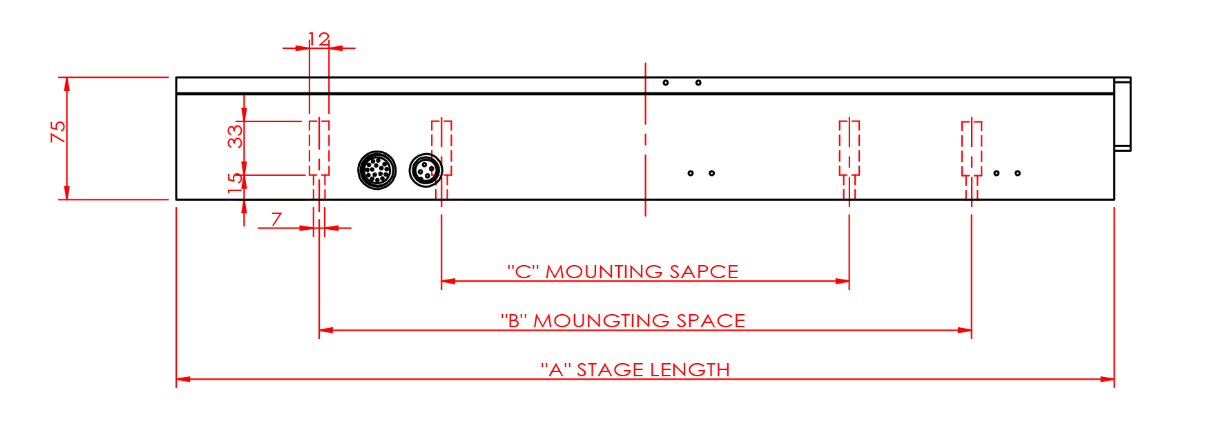

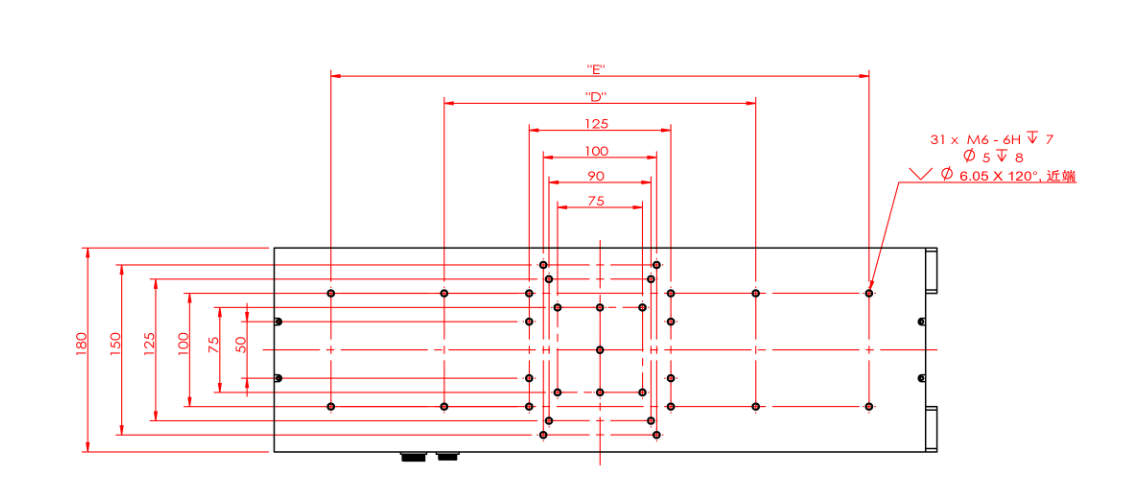

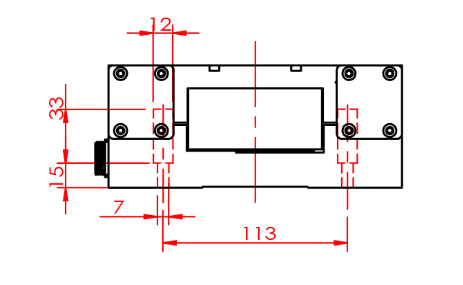

型號 BASIC MODEL |
標稱行程NOMINAL TRAVEL |
A |
B |
C |
D |
E |
|
ART180-160 |
160 |
325 |
250 |
180 |
- |
- |
|
ART180-210 |
210 |
375 |
300 |
200 |
- |
- |
|
ART180-260 |
260 |
450 |
300 |
200 |
150 |
350 |
|
ART180-360 |
360 |
575 |
400 |
250 |
275 |
475 |
備註：
- 單位：mm；
- 電纜接頭未顯示；
- 完整3D圖紙可官網下載。
產品配置選項
|
產品系列 |
行程（mm） |
回饋 |
|
ART180 |
-160 |
-AS -ASH -TTL005 -TTL020 |
|
-210 |
||
|
-260 |
||
|
-360 |
行程選項
|
-160 |
160 mm 行程 |
|
-210 |
210 mm 行程 |
|
-260 |
260 mm 行程 |
|
-360 |
360 mm 行程 |
回饋選項
|
-AS |
VPP 1伏正弦模擬量輸入 |
|
-ASH |
高精度VPP 1伏正弦模擬量輸入 |
|
-TTL005 |
5nm解析度數位量TTL信號輸入 |
|
-TTL010 |
10nm解析度數位量TTL信號輸入 |
|
-TTL020 |
20nm解析度數位量TTL信號輸入 |
