SLM1500系列

分類： 龍門系統 > 機械龍門系統

產品特點

．交流無刷雙驅龍門系統
．更優化的設計，更合理的結構
．雙驅軸和橫樑軸行程尺寸科根據客戶需求客製
．最大速度超過2m/s，最大加速度大於2g
．可根據客戶需求配置不同行程和負載的Z軸及旋轉軸
．客戶靈活選則龍門系統，相機，氣管，雷射器和感測器等設備電纜管理
．雙驅軸可選標準平台或者大理石客製方案

產品咨詢

SLM1500-500-500是笛卡爾雙驅龍門系統，它採用交流無刷直線線性馬達驅動，配置非接觸式光柵尺，具備非常優秀的動態性能和定位精度。SLM1500-500-500選用高精度光柵位置回饋，全行程重複性小於±0.5微米，定位精度小於±1.5微米，雙驅軸可以採用標準機械平台組裝或者將線性馬達、光柵尺、導軌直接安裝在大理石上，橫樑軸和雙驅軸的行程可以根據客戶需求靈活客製。

SLM1500-500-500採用傑出的工業化設計，有較強的驅動能力，空載最大速度超過2m/s，加速度大於2g。配置線性放大器，配備隔振實驗室環境下，SLM1500-500-500龍門系統的橫樑軸和雙驅軸定位穩定性小於50奈米。主要應用在微系統製造，支架切割，燃料電池製造，貼片機，自動化組裝和視覺觀測等要求高精度和高效率工業專案中。

該龍門雙驅系統一般與高精度Z軸或者Z軸加旋轉軸配合工作，根據客戶應用要求，地心科技提供電纜管理選項，可以把線性馬達電纜和客戶的相機，感測器，光纖雷射器電纜以及氣管等綜合佈局管理，使整個系統排布簡潔、科學、合理。

SLM1500系列雙驅龍門最小步進和動態性能測試

100nm 最小步進測試

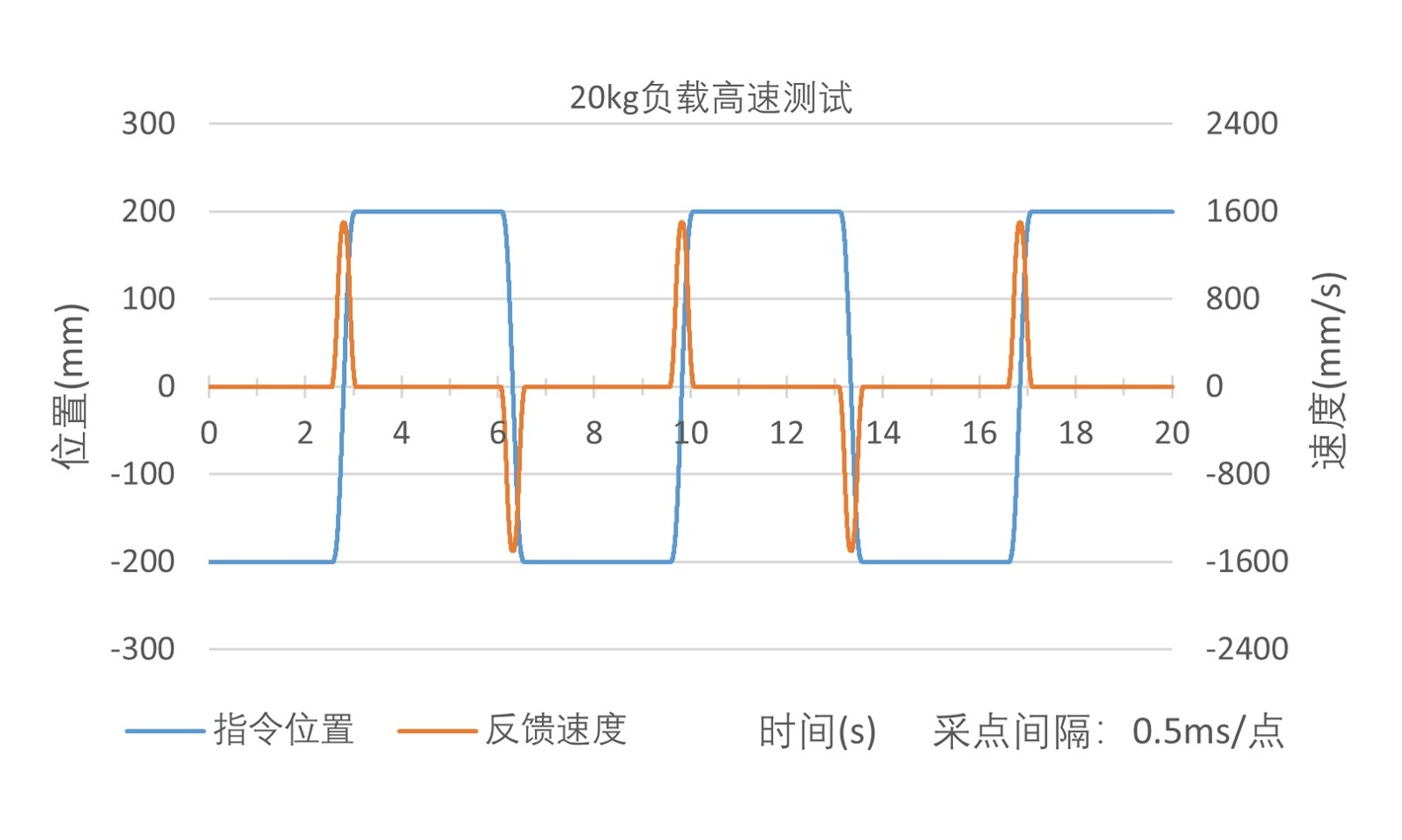

20kg負載，1500mm/s, 2g加速度往返運動測試

平台型號\Model		SLM1500-300-300	SLM1500-400-400	SLM1500-500-500
有效行程\Travel		300mm* 300mm	400mm* 400mm	500mm* 500mm
定位精度\Accuracy		±1.25μm	±1.25μm	±1.5μm
重複性\Repeatability		±0.5μm	±0.μm	±0.5μm
電子解析度\ Electronic resolution1		1nm	1nm	1nm
最小步進\Minimal Incremental Step1		100 nm
定位穩定性\In Position Stability 1		50nm
正交性\ Orthogonality		6 arcsec	6 arcsec	6 arcsec
持續推力	橫樑軸	112.1 N
	雙驅軸	205.6 N*2
峰值推力	橫樑軸	651.5 N
	雙驅軸	1228.8 N*2
最大速度\Maximum Speed2		2m/s
最大加速度\Maximum Acceleration2		2g
最大負載\Load Capacity		15kg
平台材質\Material		鋁
平均無故障時間\MTBF		27,000 Hours
