RSML系列
分類： 旋轉平台 > 機械直驅旋轉平台
產品特點
．無刷無齒槽伺服線性馬達，速度穩定性優良
．高精度圓光柵位置回饋
．轉速超過1800rpm
．薄型結構設計，最大限度降低工作點高度
．弧秒級定位精度
．轉動檯面尺寸75mm, 100mm, 150mm和200mm可選
RSML系列是高精度的360度連續轉台，採用旋轉線性馬達直驅控制，選用精密滾珠軸承，具備非常優秀的動態性能和定位精度，空載截至頻率最大可達100Hz以上。RSML系列轉台採用傑出的工業化設計，外觀精緻小巧，轉動檯面尺寸75mm , 100mm，150mm和200mm可選，厚度小於60mm。選用高精度圓光柵位置回饋，定位精度小於6弧秒，軸跳和端跳小於6μm，機械性能非常突出。
RSML系列轉台結構緊湊，但是有較強的驅動能力，空載最大轉速超過1800rpm。配置線性放大器，配備隔振實驗室環境下，RSML系列轉台的定位穩定性和最小步進量小於1弧秒。RSML系列採用中空設計，中空孔徑有6mm、15mm和26mm選項，它主要應用在測量檢測，生物樣片加工及觀測，油墨厚度測量等需要弧秒級定位精度的工業與科研專案。

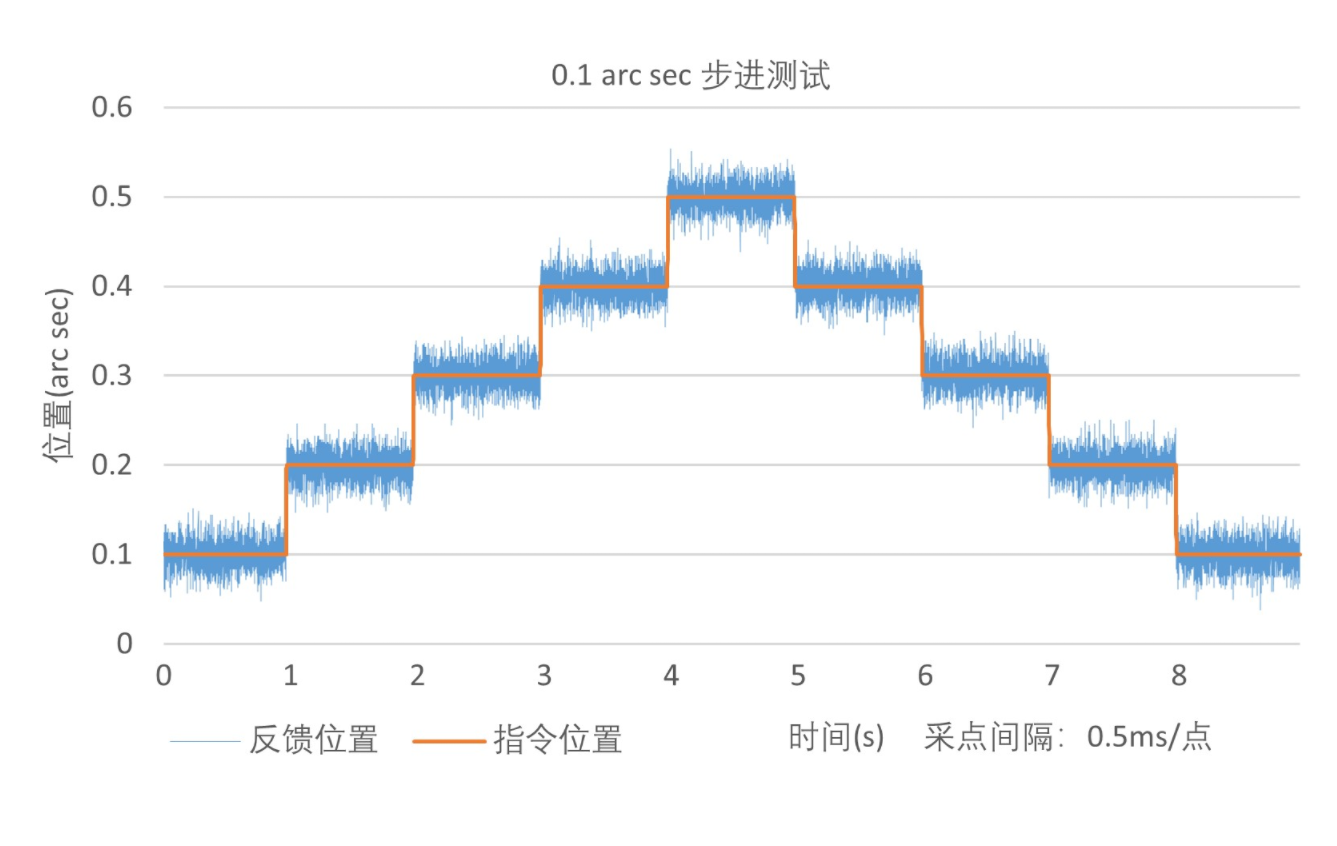

RSML系列平台定位穩定性和最小步進測試：
定位穩定性測試優於±0.000014°（±0.05弧秒）（實驗室環境，線性放大器）
0.0000135°（0.05弧秒）最小步進測試（實驗室環境，配置線性放大器）
0.000027°（0.1弧秒）最小步進測試（實驗室環境，配置線性放大器）
|
平台型號\Model |
RSML-75 |
RSML-100 |
RSML-150 |
RSML-200 |
|
|
載物台直徑\ Stage Diameter |
75 mm |
95 mm |
145 mm |
190mm |
|
|
中空尺寸\Aperture |
0 mm |
6 mm |
15 mm |
26 mm |
|
|
轉角精度\Accuracy1 |
±3 arc sec |
±2.5 arc sec |
±2 arc sec |
±2 arc sec |
|
|
重複性\ Repeatability 1 |
±1 arc sec |
±1 arc sec |
±1 arc sec |
±1 arc sec |
|
|
最小步進量\Minimum Step1 |
0.05 arc sec |
||||
|
軸跳\Axial Error Motion |
3 μm |
3 μm |
6 μm |
6 μm |
|
|
端跳\Radial Error Motion |
3 μm |
3 μm |
6 μm |
6 μm |
|
|
持續扭矩\Continuous Torque |
0.16Nm |
0.8 N.m |
3 N.m |
10 N.m |
|
|
峰值扭矩\Peak Torque |
0.69Nm |
2.4 N.m |
10 N.m |
30 N.m |
|
|
平台重量\Stage Mass |
1 kg |
2.2 kg |
4.7 kg |
8.3 kg |
|
|
最大負載\Max Load |
軸向\Axial |
5 kg |
6 kg |
18 kg |
36 kg |
|
徑向\Radial |
0.5 kg |
2 kg |
5 kg |
10 kg |
|
|
最高轉速\ Maximum Speed2 |
1800rpm |
1800rpm |
1200rpm |
1200rpm |
|
|
平台材質\Material |
鋁 |
||||
|
平均無故障時間\MTBF |
27,000 Hours |
||||
備註：
- 適配-AS圓光柵回饋；
- 空載指標，最高速度取決於回饋解析度、實際負載、驅動器。
- 預設測試點位置為檯面上方25 mm，單軸指標，多軸系統的性能指標與實際負載和工作點位置有關。
RSML-075
RSML-100
RSML-150
RSML-200
備註：
- 單位：mm；
- 完整3D圖紙可官網下載。
產品配置選項
|
產品系列 |
檯面直徑（mm） |
回饋 |
|
RSML |
75 |
-AS |
|
100 |
||
|
150 |
||
|
200 |
回饋選項
|
-AS |
VPP 1伏正弦模擬量輸入 |
|
-TTL50 |
TTL 50倍細分 |
