FLAT-XY系列
分類： 線性位移平台 > 機械直驅線性位移平台
產品特點
．高動態性能（截止頻率大於100Hz）
．交叉滾柱軸承
．靈活的配置選項（XY可客製不等距行程）
．薄型結構，XY一體式設計
．解析度1nm，重複定位精度±100nm，定位精度±250nm
．定位穩定性3nm（配置線性驅動器，配備隔振實驗室環境）
FLAT-XY系列是奈米級定位精度的XY一體式運動平台，直線線性馬達驅動，採用交叉滾柱導軌，具備非常優秀的動態性能和定位精度，空載截止頻率可達100Hz以上。它採用XY一體式設計，具有薄型結構、阿貝誤差小的特點，XY行程可以根據客戶需求客製，可作為二維運動平台單獨使用，也可以與VC60-5、ART130V-5升降台或者RSML系列轉台搭配使用，組成不同的多軸配置來滿足客戶應用。
FLAT-XY系列平台雖然結構緊湊但是有較強的驅動能力，雙軸高度僅有45mm，最大速度可達500mm/s，空載加速度可達1g。配置線性放大器，配備隔振實驗室環境下，FLAT-XY系列平台的定位穩定性3nm和最小步進量可以小於5nm，主要應用於通訊領域的光纖耦合、半導體領域的晶圓缺陷檢測、生物醫療領域的基因定序以及雷射微奈加工等，可以根據客戶的應用提供靈活的客製方案。
精巧的結構設計保證了FLAT-XY系列平台出色的精度和動態性能，特別是在速度穩定性要求嚴苛的應用中，它的優異性能得到了很好的體現，例如在掃描檢測應用中，要求直線軸等速20mm/s，FLAT-XY系列平台等速段動態跟隨誤差<±100nm，能出色的完成專案任務。
FLAT-XY系列平台最小步進和定位穩定性測試
5nm最小步進（ASH回饋選項，配置線性放大器）
<3nm定位穩定性（ASH回饋選項，配置線性放大器）
|
平台型號\Model |
FLAT-100XY |
FLAT-110X-65Y |
|
|
有效行程\Travel |
100mm*100mm |
110mm*65mm |
|
|
絕對定位精度\Accuracy |
±300nm |
±300nm |
|
|
雙向重複定位精度\Bi-Repeatability |
±100nm |
±100nm |
|
|
俯仰\Pitch |
12arc sec |
||
|
偏擺\Yaw |
12arc sec |
||
|
正交性\Orthogonality |
15arc sec |
||
|
直線度\Straightness |
±2µm |
||
|
平面度\Flatness |
±2µm |
||
|
移動部分重量\Moving Mass |
上軸\Upper |
1.7kg |
2.3kg |
|
下軸\Lower |
4.4kg |
5.9kg |
|
|
平台重量\Stage Mass |
6.1 kg |
7.9kg |
|
|
最大負載\Load Capacity |
12.0kg |
||
|
解析度\Resolution |
1nm |
||
|
最小步進量\Minimum Incremental step1 |
5 nm |
||
|
定位穩定性\In Position Stability 1 |
3 nm |
||
|
最大速度\Maximum Speed2 |
500mm/s |
||
|
最大加速度\Maximum Acceleration2 |
1g |
||
|
持續推力\Continuous Force |
上軸\Upper |
19 N |
|
|
下軸\Lower |
21 N |
||
|
峰值推力\Peak Force |
上軸\Upper |
133 N |
|
|
下軸\Lower |
147 N |
||
|
平台材質\Material |
鋁 |
||
|
平均無故障時間\MTBF |
27,000 Hours |
||
備註：
- 適配-ASH回饋，線性放大器；
- 空載，需配置相應功率的放大器；
- 預設測試點位置為檯面上方25 mm，單軸指標，多軸系統的性能指標與實際負載和工作點位置有關；
- 其他行程可客製。

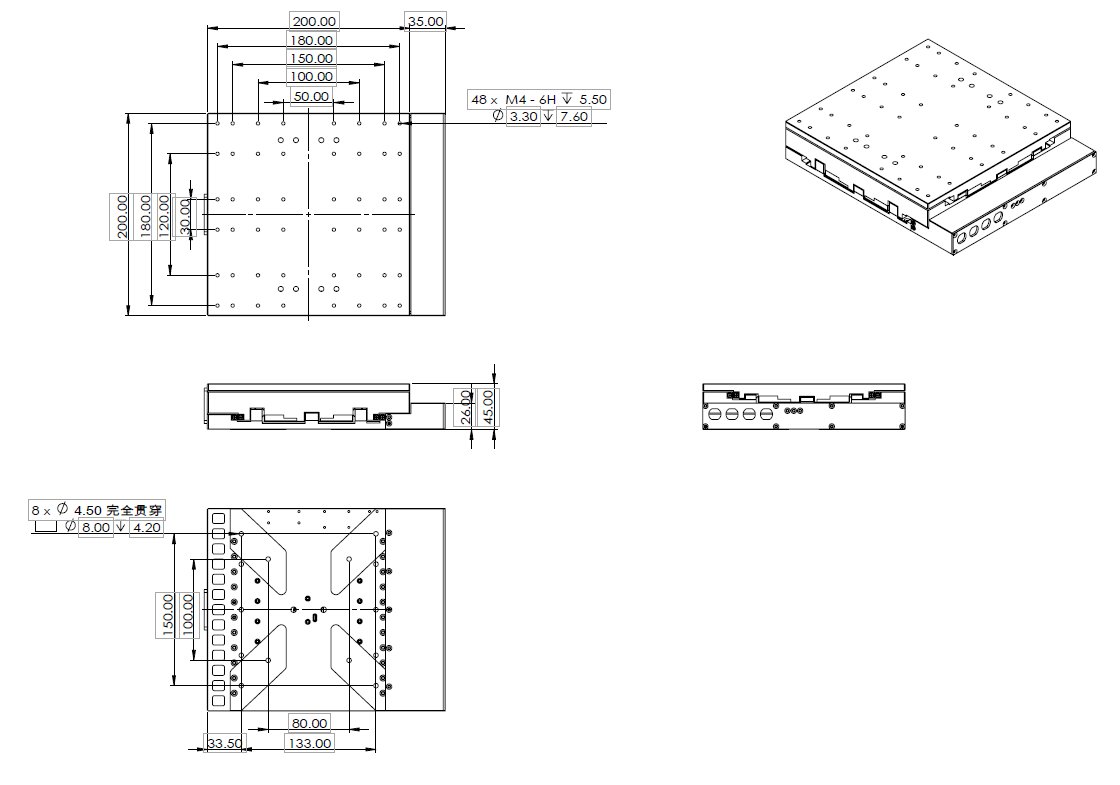

備註：
- 單位：mm；
- 電纜接頭未顯示；
- 完整3D圖紙可官網下載。
產品配置選項
|
產品系列 |
行程（mm） |
回饋 |
|
FLAT |
-100XY |
-AS -ASH -TTL005 -TTL020 |
|
-110X-65Y |
行程選項
|
-100XY |
100mm X 100mm行程 |
|
-110X-65Y |
110mm X 65mm行程 |
回饋選項
|
-AS |
VPP 1伏正弦模擬量輸入 |
|
-ASH |
高精度VPP 1伏正弦模擬量輸入 |
|
-TTL005 |
5nm解析度數位量TTL信號輸入 |
|
-TTL010 |
10nm解析度數位量TTL信號輸入 |
|
-TTL020 |
20nm解析度數位量TTL信號輸入 |
